Odabir odgovarajuće opreme za prijenos tekućine ključan je za održavanje sustava mehaničkog prijenosa snage, pogonskih sklopova automobila i industrijskih strojeva. Među raznim ručnim instrumentima za rukovanje tekućinama dostupnim tehničarima i mehaničarima, pištolj za usisavanje ulja služi kao primarni alat za izvlačenje i ubrizgavanje teških maziva. Ovaj ručni alat za prijenos tekućine radi na principima osnovnog mehaničkog vakuuma, omogućujući operaterima da izvlače tekućinu iz tijesnih korita ili ubrizgavaju visoko viskozno mazivo za prijenosnike u ograničene otvore za punjenje gdje je gravitacijsko izlijevanje fizički nemoguće. Razumijevanje mehaničkog rada, dinamike fluida, ispravnih tehnika rukovanja i temeljitih postupaka održavanja povezanih s pištoljem za usisavanje ulja osigurava učinkovitu uslugu fluida dok istovremeno štiti unutarnje komponente strojeva od kontaminacije.
Osnovna mehanika i principi rada pištolja za usisavanje ulja
Funkcionalni dizajn an pištolj za usisavanje ulja centrira na pozitivnim pomacima atmosferskih razlika tlaka stvorenih unutar zatvorene cilindrične bačve. Iako vizualno nalikuje standardnom pištolju za podmazivanje, unutarnja arhitektura alata za usisavanje ulja značajno se razlikuje kako bi se prilagodila tekućim mazivima niske do visoke viskoznosti umjesto polukrute masti.
Dinamika hidrauličkog usisavanja u ekstrakciji tekućine
Proces ekstrakcije koji se izvodi pištoljem za usisavanje ulja oslanja se na ručno atmosfersko istiskivanje. Kada rukovatelj povuče ručicu u obliku slova T unatrag, unutarnji klip se pomiče od ispusnog otvora prema stražnjem poklopcu. Ovaj pokret proširuje unutarnji volumenski kapacitet zatvorene bačve, stvarajući zonu vakuuma niskog tlaka ispred glave klipa.
Vanjski atmosferski tlak koji djeluje na površinu tekućine unutar ciljanog rezervoara tjera tekućinu prema gore kroz pričvršćenu fleksibilnu cijev ili krutu metalnu mlaznicu u komoru cijevi koja se širi. Brzina i učinkovitost ovog poteza ovise izravno o viskoznosti tekućine, temperaturi okoline, unutarnjem promjeru usisne cijevi i strukturnom integritetu brtvi klipa. Pri rukovanju gustim tekućinama kao što su SAE 90 ili SAE 140 maziva za zupčanike, mehanički otpor tijekom takta izvlačenja se povećava, zahtijevajući stalan fizički napor da se održi zamah tekućine bez povlačenja zraka pored usana klipa.
Unutarnja konstrukcija i sklop za brtvljenje

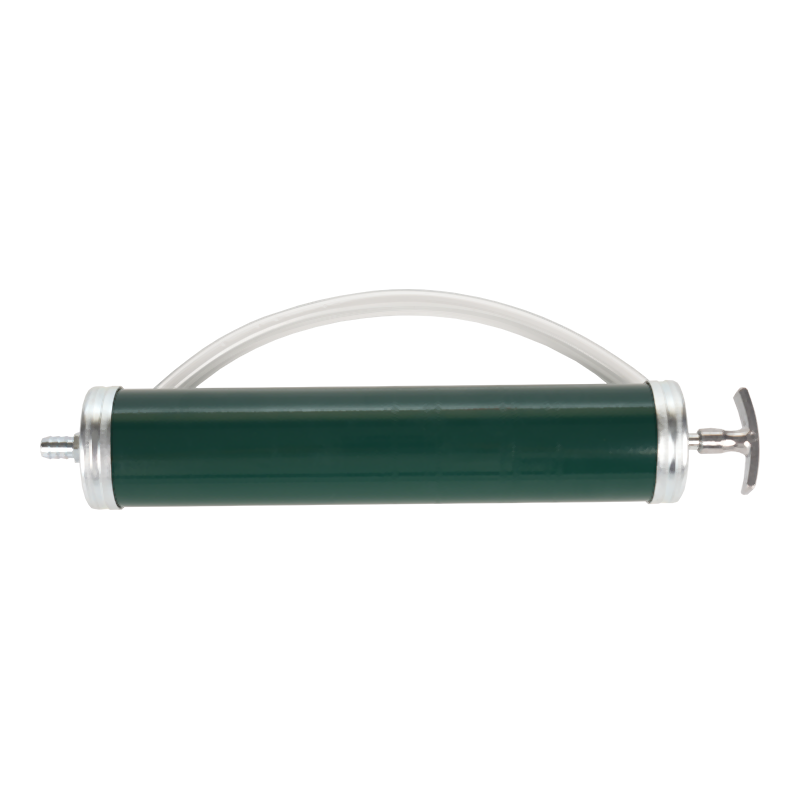

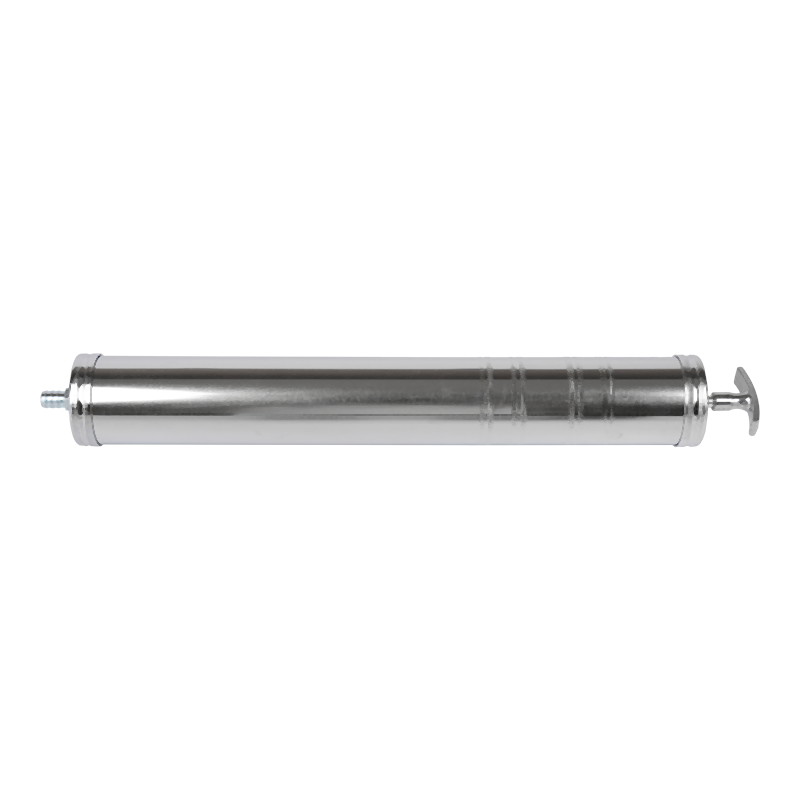

Pištolj za usisavanje ulja sastoji se od teške čelične ili aluminijske cilindrične cijevi, prednjeg poklopca s navojem, fleksibilne prozirne cijevi ili krute cijevi za pražnjenje i unutarnje osovine klipa spojene na stražnju T-ručicu. Primarna unutarnja komponenta odgovorna za stvaranje vakuuma je glava klipa, koja obično ima dvostruke brtve čašice ili specijalizirane sintetičke elastomerne prstenove izrađene od nitril butadien gume ili neoprena.
Za razliku od standardnog pištolja za podmazivanje, alat za usisavanje ulja nema unutarnju prateću oprugu ili zaporni mehanizam za pritisak. Klipni sklop se slobodno kreće duž glatkih unutarnjih stijenki poliranog cilindra, u potpunosti pokretan ručnim silama guranja i povlačenja koje vrši operater. Prednji krajnji poklopac sadrži priključak s navojem koji prima savitljivo crijevo za isporuku, stvarajući hermetičku brtvu kako bi se spriječilo propuštanje atmosferskog zraka u vakuumsku komoru tijekom usisnog takta.
Profili kompatibilnosti tekućina za mehaničku ekstrakciju
Radna svestranost alata za usisavanje ulja proteže se na širok spektar tekućina na bazi nafte i sintetičkih tekućina. Alat se ističe u rukovanju teškim diferencijalnim uljima, tekućinama za ručne mjenjače, mazivima za prijenosno kućište, uljima za industrijske mjenjače, hidrauličkim uljima i uljima za kućište motora.
Međutim, kompatibilnost tekućine određena je kemijskom otpornošću unutarnjih elastomernih klipnih brtvi i fleksibilnih vinilnih cijevi. Standardne brtve od nitrila ili neoprena izuzetno dobro podnose mineralna ulja, sintetička maziva za zupčanike i naftne destilate. Suprotno tome, agresivne kemikalije kao što su tekućine za kočnice na bazi glikola, oštra otapala na biološkoj bazi ili jaki esteri mogu uzrokovati bubrenje, omekšavanje ili preranu degradaciju standardnih gumenih brtvila. Operateri moraju provjeriti je li unutarnja brtva alata za usisavanje tekućine usklađena sa specifičnim kemijskim karakteristikama tekućine koja se prenosi.
Osnovni protokoli pripreme i sigurnosti na radnom mjestu
Ispravno postavljanje i sigurnosna priprema sprječavaju slučajno izlaganje kemikalijama, oštećenje opreme i kontaminaciju radnog mjesta tijekom postupaka prijenosa tekućine. Rad s naftnim mazivima zahtijeva poštivanje standarda osobne zaštite i čiste radne prakse.
Osobna zaštitna oprema i mjere zaštite okoliša
Prije početka bilo kakvog servisiranja tekućine pomoću pištolja za usisavanje ulja, operateri moraju opremiti odgovarajuću osobnu zaštitnu opremu. Zaštitne naočale s bočnim štitnicima štite oči od prskanja tekućine pod visokim pritiskom do kojeg može doći ako se crijevo pomakne pod pritiskom. Rukavice od nitrila ili neoprena za teške uvjete rada sprječavaju produljeni kontakt kože s toplim ili kontaminiranim mazivima, koji često sadrže metalne čestice trošenja, nusprodukte izgaranja i kemijske aditive.
Priprema okoline uključuje zaštitu neposrednog radnog poda od slučajnog kapanja ili izlijevanja tekućine. Postavljanje drenažne posude otporne na ulje izravno ispod mjesta prijenosa tekućine hvata zaostale kapljice prilikom pomicanja usisne mlaznice između spremnika i spremnika za otpad. Pokrivanje okolnih podnih površina s upijajućim prostirkama za prolijevanje sprječava opasnost od klizanja i sprečava neočekivana curenja tijekom ciklusa ekstrakcije velike količine tekućine.
Inspekcija alata i provjera prije rada
Prije umetanja alata za usisavanje ulja u čiste mazive ili prljave kartere potrebno je izvršiti opsežnu provjeru alata. Operater bi trebao pregledati vanjsku cilindar ima udubljenja ili dubokih ogrebotina koje bi mogle iskriviti unutarnju površinu cilindra i spriječiti klip da stvori kontinuirano vakuumsko brtvljenje.
Fleksibilno dovodno crijevo mora se provjeriti ima li pukotina, otvrdnuća ili unutarnjih začepljenja. Uvjerite se da crijevo čvrsto naliježe na bodljikavi priključak ili adapter s prednjim poklopcem s navojem. Labav spoj crijeva omogućuje ulazak zraka u komoru tijekom ekstrakcije, uzrokujući kavitaciju i smanjujući ukupni usisni volumen. Nadalje, rukovatelj bi trebao ručno povlačiti i gurati T-ručicu dok osjeća glatko, neprekinuto kretanje. Prekomjerno vezivanje ukazuje na unutarnje krhotine ili osušene ostatke maziva koje je potrebno temeljito očistiti prije upotrebe.
Priprema spremnika tekućine za vozilo ili strojeve
Pristup kućištima diferencijala, prijenosnim kutijama, ručnim mjenjačima ili industrijskim reduktorima zahtijeva pravilnu pripremu otvora za punjenje i odvod. Okolna prljavština, prljavština s ceste, pijesak i labavi ostaci moraju se temeljito očistiti s područja čepa za punjenje pomoću čvrste žičane četke i aerosolnog sredstva za čišćenje kočnica prije otpuštanja čepa.
Ako ne očistite okolnu površinu, postoji opasnost od udarca abrazivnih čestica prljavštine izravno u šupljinu tekućine kada se čep ukloni. Nakon što je područje čisto, rukovatelj uvijek treba olabaviti i ukloniti gornji čep za punjenje prije uklanjanja donjeg čepa za odvod ili umetanja usisnog crijeva. Provjera može li se čep za punjenje sigurno ukloniti osigurava da stroj neće biti ispušten iz ulja bez provjerenog puta za ponovno punjenje svježeg maziva.
Postupak ekstrakcije tekućine korak po korak
Vađenje tekućine iz zatvorenog kućišta ili korita zahtijeva preciznu izvedbu kako bi se maksimalizirao volumen tekućine koji se povlači tijekom svakog hoda, dok se uvlačenje zraka i slučajno izlijevanje svedu na minimum.
Pristupanje spremniku i postavkama položaja
Započnite umetanjem savitljivog crijeva pištolja za usisavanje ulja izravno kroz otvoreni otvor za punjenje ili pregled kućišta tekućine. Povucite crijevo prema dolje prema najnižoj točki šupljine korita gdje se nalazi istaložena tekućina i čestice.
Postavite metalnu cijev alata za usisavanje ulja što bliže ulaznom otvoru dok održavate stabilan zahvat. Držanje cijevi pod blago nagnutim kutom prema dolje omogućuje prirodno sakupljanje tekućine u blizini ulaznog poklopca, pomažući da fleksibilno crijevo ostane potpuno uronjeno ispod površine tekućine tijekom cijelog takta izvlačenja.
Izvođenje poteza vakuumskog povlačenja
Jednom rukom čvrsto uhvatite tijelo cijevi dok dominantnom rukom uhvatite T-ručicu. Povucite ručicu unatrag glatkim, stabilnim i kontinuiranim pokretom. Izbjegavajte brze trzajne pokrete jer brzo kretanje klipa u ulju visoke viskoznosti stvara veliki pad tlaka koji može uzrokovati da zrak zaobiđe brtve klipa ili potopiti turbulenciju crijeva koja povlači zračne džepove u struju.
Kako se ručka približava potpunoj ekstenziji, zadržite položaj tri do pet sekundi. Tekućine visoke viskoznosti kreću se polako kroz uske usisne cijevi, a dopuštanje ove kratke pauze daje vakuumu niskog tlaka unutar bačve vremena da povuče preostalu tekućinu kroz crijevo dok se unutarnji tlak ne izjednači s atmosferskim.
Upravljanje kapacitetom i provjera razine tekućine
Standardni pištolj za usisavanje ulja drži otprilike pet stotina mililitara ili šesnaest tekućih unci tekućine po punom hodu. Kod servisiranja većih mjenjača ili kućišta diferencijala koji drže više litara, vađenje se mora dovršiti u uzastopnim koracima.
Nakon što bačva dosegne puni kapacitet, pažljivo izvucite savitljivo crijevo iz otvora za tekućinu, odmah naginjući vrh crijeva prema gore kako biste spriječili kapanje zaostalog ulja na vanjske površine. Umetnite vrh crijeva duboko u odobrenu posudu za otpadno ulje ili privremeni vrč za sakupljanje. Ravnomjerno pritišćite T-ručicu kako biste izvukli tekućinu iz cijevi. Ponavljajte ovaj ciklus ekstrakcije dok se korito ne isprazni ili dok se ne postigne željena razina ekstrakcije tekućine.
Postupak korak po korak za ubrizgavanje i prijenos tekućine
Punjenje nepropusnih kućišta za tekućinu na podvozjima automobila ili industrijskim strojevima predstavlja značajne izazove fizičkog pristupa. Alat za usisavanje ulja služi kao učinkovita ručna pumpa za prijenos svježeg maziva iz otvorenih spremnika za opskrbu u povišene ili vodoravne otvore za punjenje.
Tehnike pripreme i ispuštanja zraka
Kako biste pripremili alat za ubrizgavanje tekućine, uronite čisto savitljivo crijevo u posudu sa svježim mazivom. Polako povucite ručku u obliku slova T unatrag kako biste potpuno napunili cijev čistim uljem.
Nakon što se bačva napuni, usmjerite priključak prednjeg crijeva okomito prema gore i lagano gurnite ručku prema naprijed dok se na vrhu crijeva ne pojavi čvrsti mlaz tekućine. Ovaj jednostavan korak pročišćavanja izbacuje zarobljene zračne džepove iz gornjeg cilindra i fleksibilnih cijevi, osiguravajući točnu volumetrijsku isporuku tekućine i eliminirajući neuredno prskanje zraka prilikom punjenja kutija s ograničenim prijenosom.
Postavka položaja za otvore iznad glave ili ograničene otvore za punjenje
Uvedite fleksibilnu dovodnu cijev u predviđeni otvor za punjenje diferencijala, prijenosa ili mjenjača. Osigurajte da se cijev dovoljno proteže u kućište tako da ostane sigurno postavljena unutar šupljine bez da isklizne van tijekom hoda ubrizgavanja.
Kada radite u tijesnim prostorima podvozja, manevrirajte fleksibilnim crijevom oko komponenti prepreka kao što su ispušne cijevi, poluge za njihanje i poprečni nosači okvira. Fleksibilna priroda vinilnih cijevi omogućuje rukovatelju da dohvati čepove za punjenje kojima se ne može pristupiti korištenjem krutih lijevkastih izljeva ili standardnih boca za istiskivanje maziva.
Izvođenje kontroliranog takta pražnjenja
Čvrsto držite glavnu cijev uz stabilan element okvira ili je čvrsto držite objema rukama. Pritisnite T-ručicu glatko i ravnomjerno, gurajući klip prema naprijed da ispustite tekućinu u spremnik.
Pratite silu potrebnu za pritiskanje ručke. Ako otpor iznenada poraste, provjerite vrh crijeva kako biste bili sigurni da nije ravno pritisnuto na unutarnji zupčanik ili stijenku kućišta, što može blokirati izlaz tekućine. Nastavite dolijevati svježe ulje u punim koracima sve dok mazivo ne počne polako curiti iz donjeg ruba otvora za punjenje, signalizirajući da je razina tekućine dosegla točnu specifikaciju proizvođača.
Taktičke primjene u automobilskom i industrijskom održavanju
Jedinstveni dizajn ručnog alata za usisavanje tekućine čini ga nezamjenjivim u različitim scenarijima mehaničkog održavanja gdje su konvencionalne pumpe za tekućinu ili metode gravitacijskog dodavanja neučinkovite.
Servisiranje automobilskih diferencijala i prijenosnih kućišta
Kućišta stražnjih diferencijala na modernim kamionima, osobnim automobilima i sportskim terenskim vozilima često imaju uklonjive čepove za punjenje, ali nemaju donje čepove za pražnjenje. Servisiranje ovih komponenti zahtijeva izvlačenje starog ulja mjenjača pod utjecajem topline kroz otvor za punjenje prije dodavanja svježeg maziva.
Pištolj za usisavanje ulja omogućuje tehničarima da dosegnu najniže konture kućišta diferencijala, izvlačeći kontaminirano ulje zajedno s suspendiranim metalnim česticama trošenja. Nadalje, prijenosna kućišta s pogonom na četiri kotača često se nalaze neposredno iznad poprečnih nosača gdje je prostor iznad glave ozbiljno ograničen. Fleksibilno crijevo alata za usisavanje ulja lako prolazi kroz te skučene zazore, isporučujući svježe sintetičko podmazivanje zupčanika bez potrebe za uklanjanjem glavnih komponenti pogonskog sklopa.
Održavanje industrijskog mjenjača i hidrauličkog korita
Industrijska proizvodna okruženja imaju stacionarne strojeve kao što su glodalice, tokarilice, mehaničke preše i reduktori zupčanika pod pravim kutom koji zahtijevaju povremenu promjenu ulja. Mnogi mali do srednji industrijski mjenjači nemaju posebne unutarnje pumpe i koriste mala stakla za nadzor razine tekućine.
Alat za usisavanje ulja djeluje kao prijenosni uređaj za održavanje za tehničare pogona, omogućavajući brzo uzorkovanje tekućine, precizno dolijevanje niskih mjenjača i potpuno izvlačenje degradirane tekućine iz tijesnih rezervoara stroja tijekom zakazanog preventivnog održavanja.
Ekstrakcija tekućine za male motore i brodske elektrane
Oprema malih četverotaktnih motora kao što su traktori za travu, visokotlačni perači i komercijalni generatori često imaju otvore za ispuštanje ulja koji ispuštaju ulje izravno na tračnice okvira, stvarajući značajne izazove čišćenja. Brodski brodski i izvanbrodski motori predstavljaju još veći izazov, budući da se blok motora nalazi nisko u trupu plovila, čineći donje čepove potpuno nedostupnima.
Korištenje alata za usisavanje tekućine omogućuje osoblju za održavanje izvlačenje toplog motornog ulja izravno kroz cijev mjerne šipke ili čep za punjenje. Ova metoda ekstrakcije odozgo prema dolje u potpunosti izbjegava izlijevanje prljavštine ispod motora, održavajući odjeljke motora i kaljuže broda potpuno čistima.
Usporedna analiza ručnih uređaja za rukovanje tekućinama
Odabir ispravnog alata za ručno rukovanje tekućinom zahtijeva procjenu radnih karakteristika, kapaciteta protoka, fizičkih ograničenja i složenosti održavanja za različite vrste uređaja.
| Uređaj za prijenos tekućine | Idealan raspon viskoznosti | Primarni slučaj upotrebe | Sposobnost protoka | Složenost održavanja |
|---|---|---|---|---|
| Ručni pištolj za usisavanje ulja | Srednje do visoke viskoznosti | Točkasta ekstrakcija i ubrizgavanje u uski otvor | Nizak volumetrijski protok | Niski zahtjevi za održavanjem |
| Ručna prijenosna pumpa | Niska do srednja viskoznost | Prijenos velikog volumena u bačvu i kantu | Visoki volumetrijski protok | Umjerene potrebe za održavanjem |
| Cijev crijeva za sifon | Vrlo niska viskoznost | Prijenos prema dolje ovisan o gravitaciji | Promjenjivi protok | Minimalne potrebe za održavanjem |
| Vakuumski ekstraktor tekućine | Niska do srednja viskoznost | Ekstrakcija velikog rezervoara putem kontinuiranog vakuuma | Kontinuirani srednji protok | Umjereno do visoko održavanje |
Smjernice za održavanje, čišćenje i skladištenje
Kako bi se osigurala dosljedna izvedba vakuuma, spriječilo prerano otkazivanje brtve klipa i izbjeglo unakrsno onečišćenje osjetljivih tekućinskih sustava, pištolj za usisavanje ulja mora se očistiti, pregledati i pravilno pohraniti nakon svakog postupka održavanja.
Postupci ispiranja i odmašćivanja nakon operacije
Nakon što se završe zadaci prijenosa tekućine, unutarnji cilindar i crijevo moraju se temeljito očistiti od zaostalih ostataka tekućine. Obrišite vanjske metalne površine čistim trgovačkim ručnikom kako biste uklonili masni sloj i prljavštinu.
Za ispiranje unutarnje komore, uronite savitljivo crijevo u posudu s čistim, blagim otapalom ili toplom vodom pomiješanom s uljnim odmašćivačem. Povucite i gurnite T-ručicu nekoliko puta kako bi otapalo kružilo kroz bačvu, otapajući teške filmove tekućine pričvršćene na unutarnje stijenke cilindra. Istrošenu otopinu za čišćenje odložite u odgovarajući spremnik za otpad. Završite pumpanjem zraka kroz suhi alat nekoliko puta kako biste očistili preostalu tekućinu za čišćenje iz crijeva i cijevi.
Podmazivanje brtve klipa i priprema za skladištenje
Gumene klipne brtve zahtijevaju odgovarajuće podmazivanje kako bi tijekom vremena održale svoju fleksibilnost i strukturni oblik. Pohranjivanje alata za usisavanje ulja na potpuno suhom može uzrokovati otvrdnjavanje, skupljanje ili prianjanje sintetičkih gumenih brtvi na unutarnje metalne stijenke cilindra, što može dovesti do oštećenja brtve tijekom sljedeće uporabe.
Prije spremanja alata, nanesite nekoliko kapi čistog mineralnog ulja ili laganog strojnog ulja izravno na glavu klipa unutar cijevi. Kružite ručkom naprijed-natrag nekoliko puta kako biste rasporedili lagani zaštitni film po cijeloj unutarnjoj površini cilindra. Ovaj jednostavan korak čuva elastičnost brtvila od elastomera, sprječavajući gubitak vakuuma tijekom budućih primjena.
Provjera komponenti i postupci zamjene brtvila
Tijekom duljeg razdoblja korištenja, unutarnje gumene brtve se troše zbog trenja o stijenke cilindra, što dovodi do smanjene učinkovitosti usisavanja ili unutarnjeg curenja kroz premosnicu. Ako alat ne uspije izvući tekućinu unatoč potpuno uronjenom crijevu, mora se pregledati sklop brtve klipa.
Odvrnite prednji i stražnji krajnji poklopac kako biste uklonili interni klip i sklop klipa. Pregledajte brtve gumenih čašica za fine rezove, neravne rubove ili eroziju materijala uzrokovanu abrazijom metalnih čestica. Oštećene brtve treba zamijeniti kompatibilnim zamjenskim kompletom brtvi. Prilikom ponovnog sastavljanja alata, pregledajte priključke završnog poklopca s navojem, osiguravajući da su O-prstenovi prednjeg poklopca netaknuti i sigurno postavljeni kako bi se spriječilo curenje atmosferskog zraka u glavno usisno tijelo.
Pravilno skladištenje i zaštita okoliša
Čuvajte pištolj za usisavanje ulja u čistom, suhom ormaru bez prašine. Idealno bi bilo da se alat skladišti obješen u okomitom položaju s krajem crijeva okrenutim prema dolje, ili položen ravno unutar namjenske ladice za alat obložene podlogom koja upija ulje.
Obješanje alata okomito omogućuje da sve zaostale kapljice ulja prirodno iscure prema otvoru za pražnjenje umjesto da se skupljaju oko brtve stražnjeg vratila. Izbjegavajte ostavljati usisni alat na izravnoj sunčevoj svjetlosti ili u blizini izvora topline visoke temperature kao što su grijalice u trgovinama, jer prekomjerno izlaganje toplini ubrzava oksidaciju gumene brtve i deformira fleksibilne vinilne cijevi.
Rješavanje uobičajenih operativnih problema
Čak i dobro održavani alati za usisavanje tekućine mogu povremeno imati poteškoća u radu tijekom postupaka ekstrakcije tekućine ili ubrizgavanja. Brzo prepoznavanje mehaničkih simptoma omogućuje operaterima da otklone probleme bez prekidanja radnih procesa održavanja.
Gubitak usisnog vakuuma tijekom ekstrakcije
Ako se T-ručka povuče unatrag, ali nikakva tekućina ne uđe u savitljivo crijevo, alat je izgubio integritet unutrašnje vakuumske brtve. Najčešći uzrok je labavi priključak prednjeg poklopca ili oštećeni priključak fleksibilnog crijeva koji dopušta zraku da uđe u komoru puno lakše nego što teška tekućina može ući u cijev.
Da biste riješili ovaj problem, provjerite je li čep prednjeg kraja dobro pričvršćen na cijev i osigurajte da je fleksibilno crijevo čvrsto gurnuto preko bodljikavog priključka. Ako je spoj siguran, ali vakuum ostaje slab, provjerite ostaje li vrh crijeva potpuno uronjen ispod površine tekućine tijekom cijelog poteza. Ako mjehurići zraka nastave ulaziti u cijev, pregledajte unutarnje brtve čašice klipa na fizičku istrošenost ili inverziju brtve.
Pretjerani otpor tijekom pomicanja ručke
Pri radu s hladnim mazivima visoke viskoznosti za prijenosnike, fizička sila potrebna za povlačenje ili guranje T-ručke značajno se povećava. Međutim, ako ručku postane gotovo nemoguće pomicati, vjerojatno je prisutno mehaničko ograničenje unutar putanje tekućine.
Provjerite ima li savitljivog crijeva savijenog, oštrog savijanja ili unutarnjih začepljenja uzrokovanih krhotinama izvučenim s dna kućišta mjenjača. Ispravite putanju crijeva i provjerite da ulazni vrh crijeva nije zaglavljen uz unutarnji zid ili lice zupčanika unutar šupljine stroja. Ako je crijevo potpuno slobodno, blago zagrijavanje spremnika s dovodnom tekućinom u kontroliranom, toplom okruženju smanjit će viskoznost tekućine i vratiti normalan rad pumpanja.
Premosnica tekućine iza osovine klipa
Ako tekućina iscuri oko stražnjeg poklopca ili duž osovine T-ručke tijekom takta pražnjenja, mazivo zaobilazi unutarnju glavu klipa. Ovo stanje ukazuje na to da su brtve klipa istrošene, neporavnate ili kemijski oštećene nekompatibilnim tekućinama.
Rastavite cijev i temeljito očistite sve unutarnje komponente. Pregledajte brtve gumene čašice na bubrenje, pukotine ili deformaciju rubova. Zamijenite istrošene brtve klipa svježim gumenim dijelovima otpornim na ulje. Prilikom servisiranja sklopa klipa, osigurajte da su brtvene usne okrenute prema prednjem poklopcu za pražnjenje kako bi se pravilno zatvorilo opterećenje tekućinom i stvorilo čvrsto brtvljenje na unutarnjim stijenkama cilindra tijekom kretanja pražnjenja prema naprijed.
